8通道動態信號采集模塊

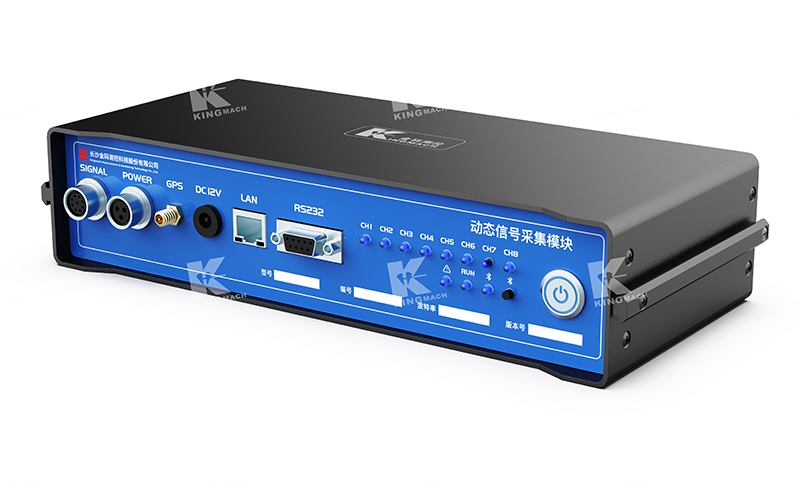

8通道動態信號采集模塊（型號：JMYD-1008XC）是一種對標準電壓信號進行采集處理的終端設備，它內置有程控放大電
路、智能電源管理模塊、高速AD轉換電路及核心采集控制電路，其搭載的高性能微控制器能夠高速有效地處理和傳輸數據。

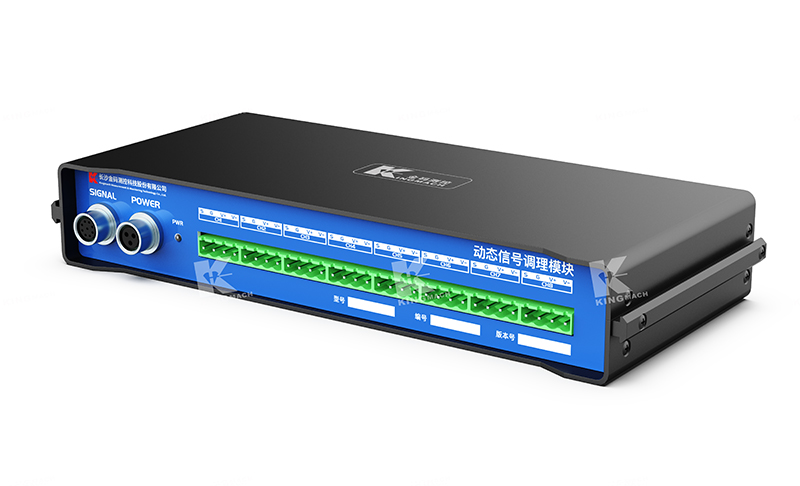

8通道動態信號調理模塊（型號：JMYD-2008XTA）是一種測量應變、加速度、速度、位移、斜側及壓差等物理量的設備，
它內置有信號放大電路、信號濾波電路、去除50Hz工頻干擾電路等，對待測信號進行有效的調理，使之成為標準電壓信號。
本采集系統能夠?qū)Y(jié)構振動數據進行有效和



相關產品

返回列表

主要特征

1、超寬電壓輸入，支持9V-36V直流供電。
2、動態范圍大：≥130dB。
3、8通道同步采樣，采樣速率高達52kSPS，保證信號的完整性。
4、每通道包含獨立的信號處理系統和24位AD轉換器。
5、與計算機通訊方式多種可選，可采用RS232或以太網通訊。
6、以太網通訊時，支持系統級聯工作，可實現無限通道擴展并行采樣，與計算機通訊可長時間實時、無間斷記錄多通道信號。
7、支持藍牙通訊。
8、每個數采通道都有LED狀態指示燈，方便直觀地查看傳感器狀態。
9、智能電源管理，可在系統無采集和

應用

應用于各類巖土工程與結構（橋梁、隧道、邊坡、基坑、礦山、水庫大壩、核電站及民用建筑等）安全監測項目中傳感器動態信號進行實時自動數據采集。

文件
